ISO 5211 mounting pad standard เป็นการกำหนดระยะสำหรับการประกอบหัวขับลม หรือหัวขับไฟฟ้าเข้ากับวาล์วหรืออุปกรณ์ต่างๆโดยใช้รหัส F03/F04/F05/F07/F10/F12/F14/F16 ISO 5211 โดยสินค้าหรือผลิตภัณฑ์ที่ได้มาตรฐาน จะทำให้การประกอบง่ายและสะดวก

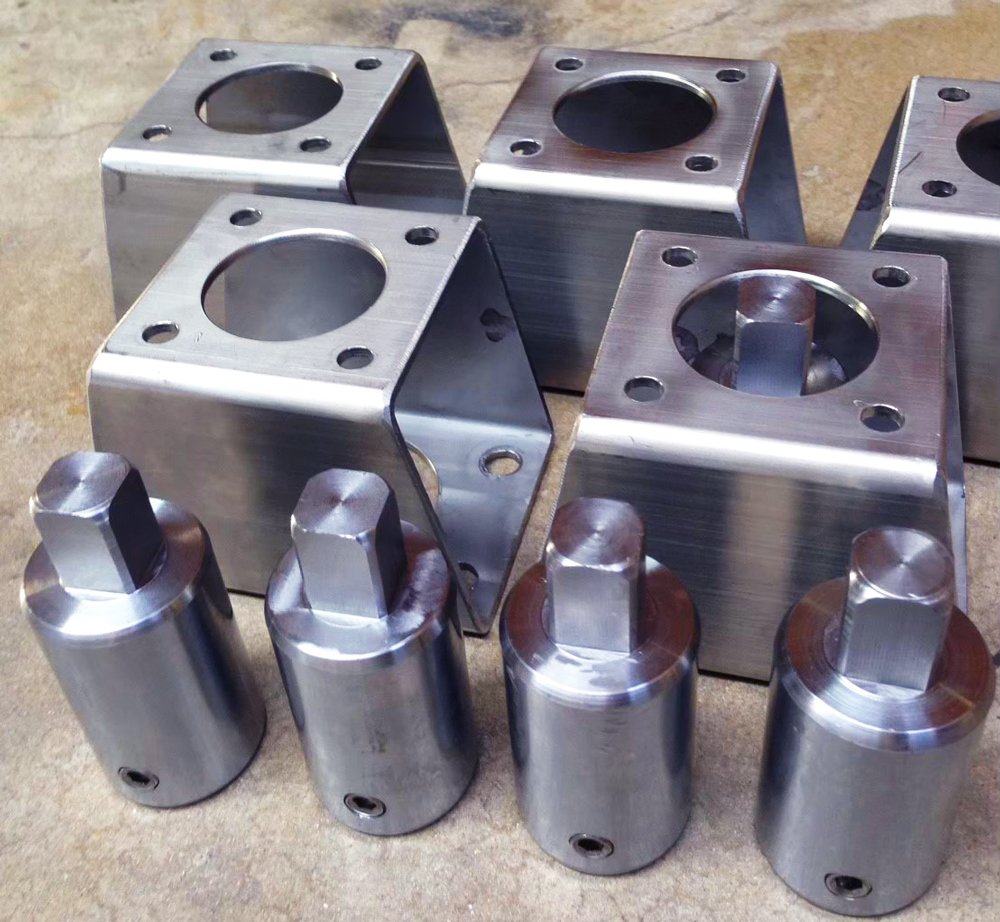

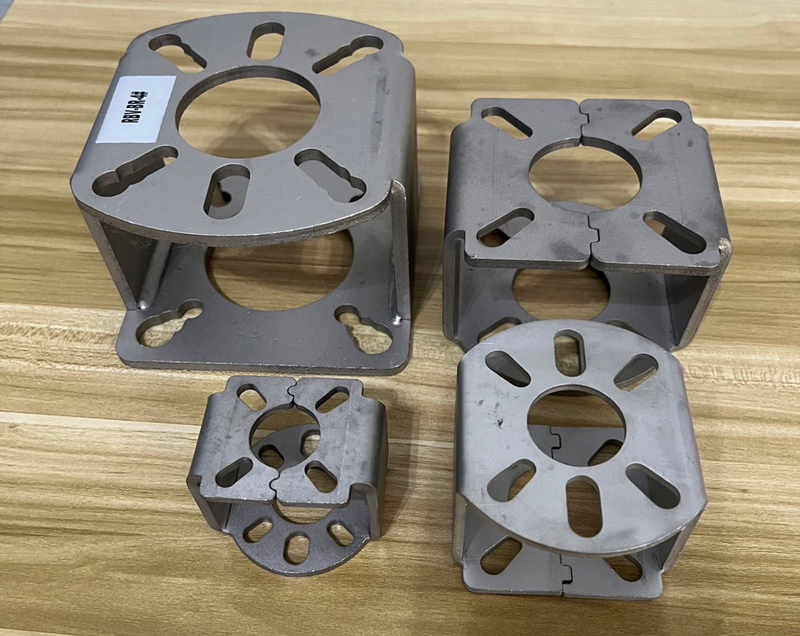

รูป Drawing Mounting Bracket Actuator 5211

ISO5211AØdØZNumber of BoltsG
F0325.4
5.53649
F0429.75.542411
F0535.46.550414
F0749.58.570417
F1072.110.5102422
F12
88.412.5125427
F149917140436
F16116.721165446

 ตาราง 1 Dimension ISO5211 Mounting Bracket Actuator (mm)

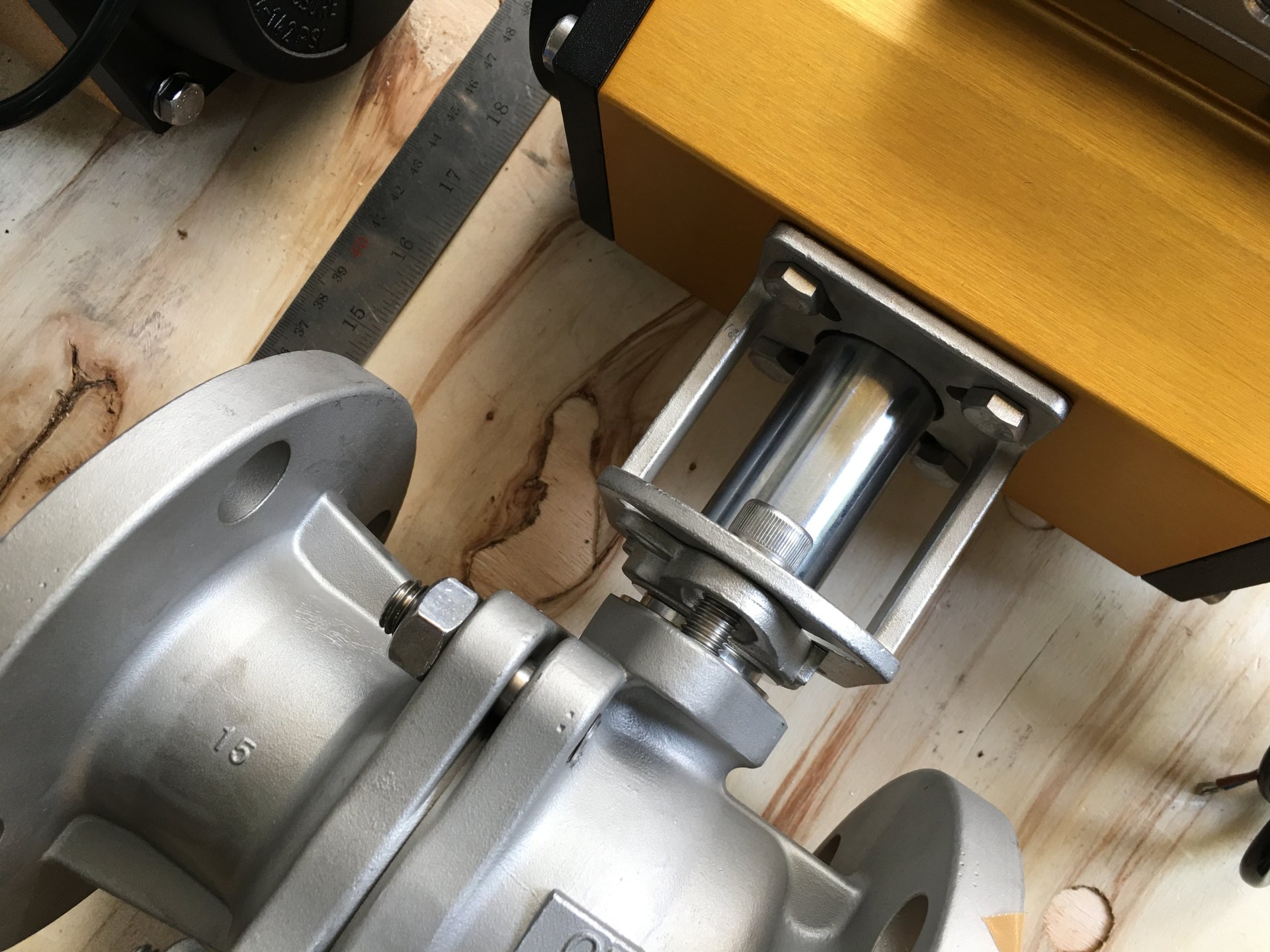

รูป 2 ตัวอย่างการนำไปใช้งาน บอลวาล์ว หน้าแปลนสแตนเลส 10k ประกอบกับหัวขับวาล์ว SIRCA โดยใช้ Mounting Bracket ISO5211

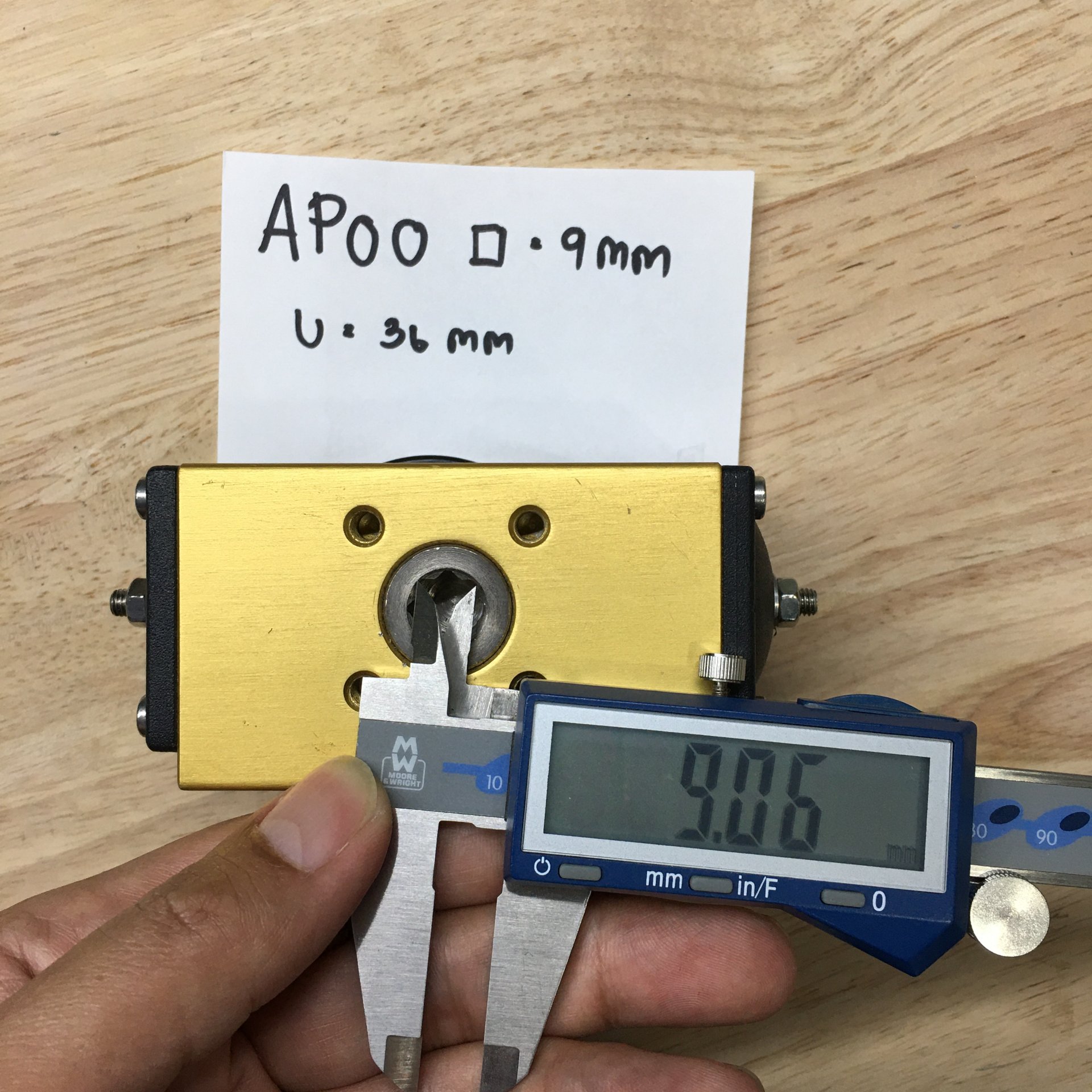

รูป ช่องเสียบแกนเพลาขนาด G= 9mm

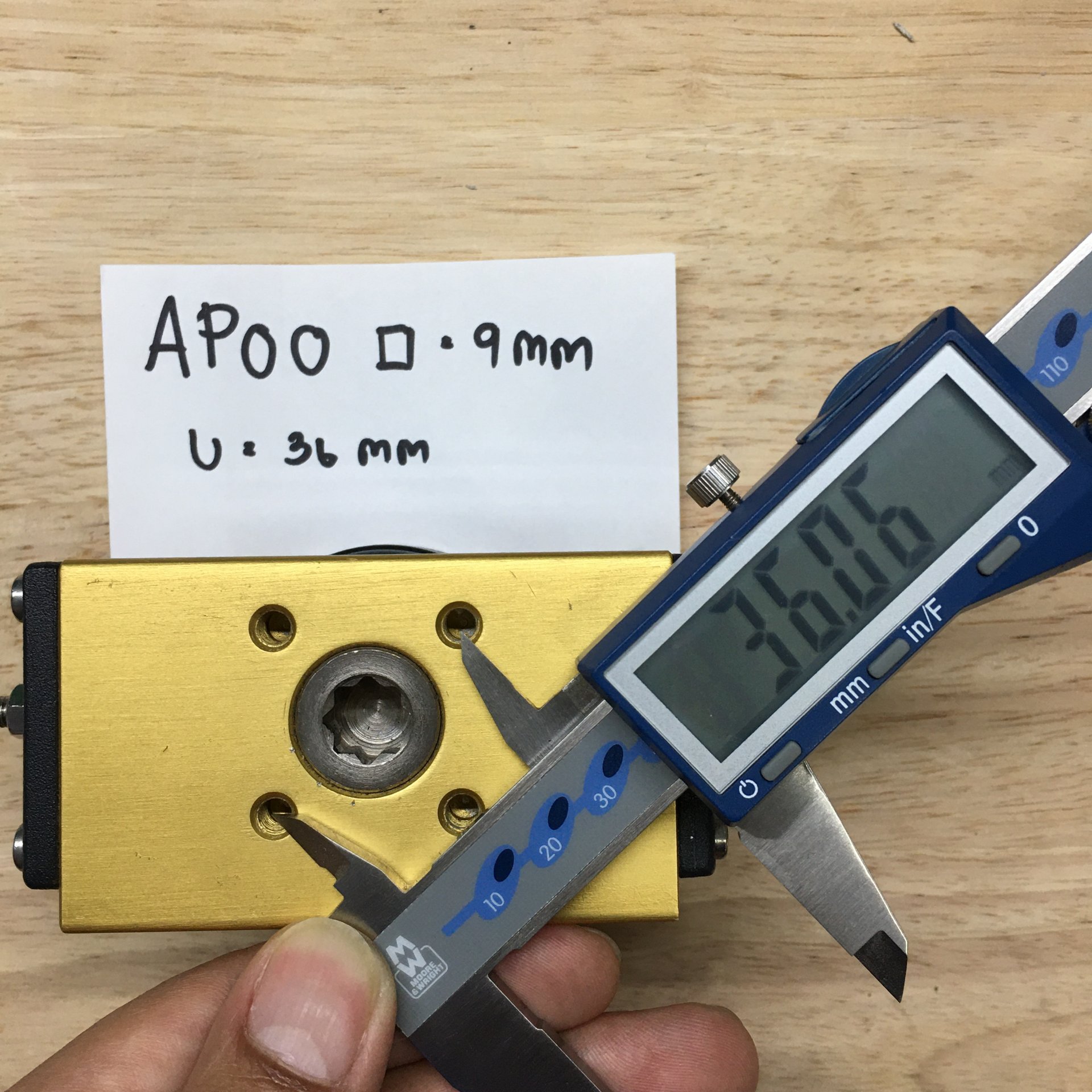

รูป หัวขับตัวนี้ใช้ F03 ระยะ 36 mm
